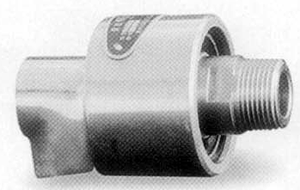

HD/HD-F型旋转接头

结构简介：
   空心轴（10）通过螺纹或法兰直接与辊筒相连，为主要的旋转部件；密封结构综合了Q型（内装式密封）和D型旋转接头（滚动轴承支承）结构的特点，并采用了平衡式密封设计，使工作压力对密封环（6）两端产生的压力几乎相等，从而有效地降低了密封载荷对密封端面的磨损，延长了使用寿命；滚动轴承（8）对空心轴的支承使旋转扭矩大为降低，运转灵活，加上体积小、重量轻，因此可适用于较高转速条件下。另外，壳体（1）上设有观察孔，通过它可观察密封的泄漏情况和磨损情况。

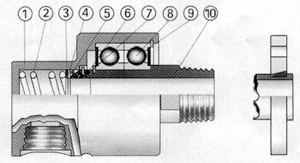

1、壳体  　　　2、弹簧　  3、弹簧垫 　 4、平胶垫  5、辅助密封圈  6、密封环  7、轴用挡圈  8、轴承     9、孔用挡圈  　10、空心轴


订货时注意事项：
　1、型号说明
　　HD--合金壳体结构，单向螺纹连接式；
　　HD-F--合金壳体结构，单向法兰连接式。
　2、若订购螺纹连接式旋转接头，请注明空心轴螺纹的左、右旋向。
　3、旋转接头的使用必须配用金属软管。
　4、订购时，应根据应用情况，配备一定数量的易损件--球面密封环。
　5、特殊要求请注明。


使用参数：
 　最高转速：1000RPM
　最高温度：100℃
　最高压力：1.0MPa
　适用介质：水、盐水、空气等。
注意：随转速、温度、压力的不同，使用极限值也不相同。在特殊条件下，请与我单位联系。

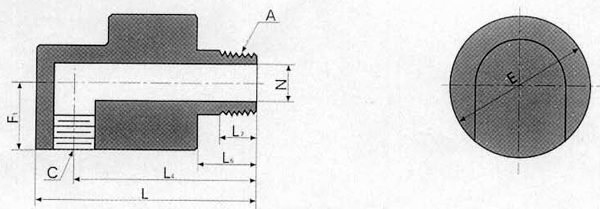

HD型旋转接头
规格 型号 A C E F1 L L4 L6 L7 N
6 HD-6 R1/8 Rc1/8 39 20 76 66 22 12 5
8 HD-8 R1/4 Rc1/4 39 20 76 66 22 12 5
10 HD-10 R3/8 Rc3/8 55 28 105 90 30 15 8
15 HD-15 R1/2 Rc1-2 55 28 105 90 30 18 12
20 HD-20 R3/4 Rc3/4 62 31 115 95 30 20 16
25 HD-25 R1 Rc1 74 37 125 103 33 20 20
32 HD-32 R1-1/4 Rc1-1/4 90 45 156 128 42 25 30
40 HD-40 R1-1/2 Rc1-1/2 95 48 160 130 40 25 36
50 HD-50 R2 Rc2 122 61 220 182 60 35 48
65 HD-65 R2-1/2 Rc2-1/2 156 78 256 211 68 40 62

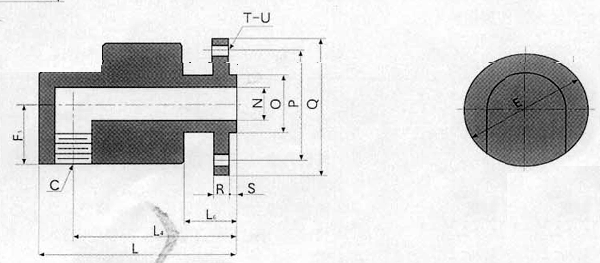

HD-F型旋转接头
规格 型号 C E F1 L L4 L6 N O P Q R S T U
10 HD-F10 Rc3/8 55 28 118 103 43 8 20 60 90 14 6 4 14
15 HD-F15 Rc1/2 55 28 118 103 43 12 26 65 95 14 8 4 14
20 HD-F20 Rc3/4 62 31 132 112 47 16 32 75 105 16 8 4 14
25 HD-F25 Rc1 74 37 141 119 49 20 36 85 115 16 10 4 14
32 HD-F32 Rc1-1/4 90 45 171 143 57 30 46 100 140 18 12 4 18
40 HD-F40 Rc1-1/2 95 48 177 147 57 35 52 110 150 18 12 4 18
50 HD-F50 Rc2 122 61 225 187 65 48 60 125 165 20 15 4 18
65 HD-F65 Rc2-1/2 156 78 264 219 76 62 75 145 185 20 18 4 18
