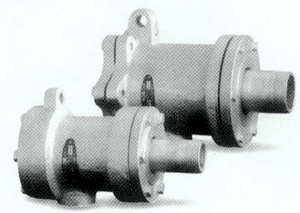

QD/QD-F型旋转接头

结构简介：

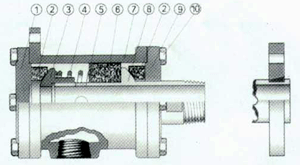

   其结构简介、密封性能稳定、维护方便，是同类产品中应用最广泛的一种。其结构如图所示：外管体（8）直接到辊子或烘筒上，为主要的旋转部件；经过精加工的外管体球面、底盖（9）底平面和浸渍石墨球面密封环（2），共同组成密封可靠的动密封磨擦副；密封环在其壳体（7）内的环形空间中滑动，加之无油轴承（6）与壳体的紧密配体，使旋转接头自由支撑，故对装机精度要求不高；球面密封环磨损后，借助于弹簧（4）的预压力随时得到补偿，补偿时壳体缓缓向后移动，并可通过外管体上的刻线观察到密封件的磨损程度；当蒸汽、水或其它介质流经球面密封环和无油轴承时，形成一层很薄的液膜，提供密封和润滑，从而减轻磨擦和磨损，延长了使用寿命。

1、端盖 　 　2、球面密封环  3、弹簧座 　 4、弹簧  5、弹簧垫  　6、无油轴承 　 7、壳体 　　 8、外管体  9、底盖  　　10、螺栓


订货时注意事项：
　1、型号说明
　　QD--球面密封结构，单向螺纹连接式；
　　QD-F--球面密封结构，单向法兰连接式。
　2、若订购螺纹连接式旋转接头，请注明螺纹左、右旋向。
　3、旋转接头的使用必须配用金属软管。
　4、订购时，应根据应用情况，配备一定数量的易损件--球面密封环。
　5、特殊要求请注明。


使用参数：
 　最高转速：100RPM
　最高温度：220℃
　最高压力：1.8MPa
　适用介质：水、盐水、空气等。
注意：随转速、温度、压力的不同，使用极限值也不相同。在特殊条件下，请与我单位联系。

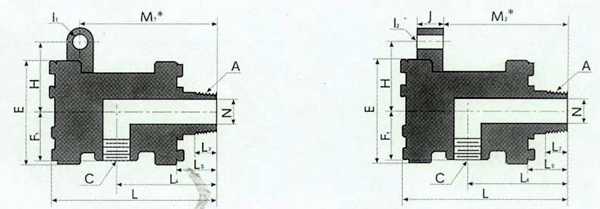

QD型旋转接头  *某些规格为轴向止转孔，某些规格为径向止转孔。
规格 型号 A C E F1 H I1 I2 J L L4 L5 L7 M1 M2 N
32 QD32 R1-1/4 Rc1-1/4 120 63 70 - 14 20 227 158 56 25 - 174 30
40 QD40 R1-1/4 Rc1-1/2 161 74 75 - 14 20 257 176 60 30 - 204 38
50 QD50 R2 Rc2 160 78 100 - 20 25 272 186 65 30 - 217 48
65 QD65 R2-1/2 Rc2-1/2 190 90 95 20 - - 275 190 80 40 212 - 64

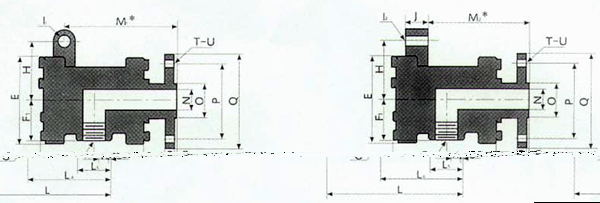

QD-F型旋转接头  *某些规格为轴向止转孔，某些规格为径向止转孔。
规格 型号 B C D E F1 F2 K L L1 L3 L4 L6 N O P Q R S T U
32 QD-F32 Rc1-1/4 120 63 70 - 14 20 233 164 62 - 180 30 42 100 140 18 12 4 18
40 QD-F40 Rc1-1/2 161 74 75 - 14 20 257 176 60 - 204 38 48 110 150 18 12 4 18
50 QD-F50 Rc2 160 78 100 - 20 25 277 191 70 - 222 48 60 125 165 20 15 4 18
65 QD-F65 Rc2-1/2 190 90 95 20 - - 285 200 90 212 - 64 78 145 85 20 18 4 18
